触摸一体机红外及光学触摸功能技术原理

班班通项目中的触摸一体机是在常规电教及计算机设备基础上发展起来的，而越来越多的学校采购的液晶触摸一体机，是集成了多媒体教学、电子白板、OPS电脑等多重功能为一体，有效的帮助了学校的教学工作。

       常见的触摸一体机的触摸技术原理分类主要有红外、光学、电容、声波、电阻、电容等，其中电容、声波、电阻等这三类技术目前不能做大，只能做小，也适合做精密科技产品、当然这三款技术对比红外、光学来讲，效果是最好的，市面上的手机多数是电容屏。

       红外及光学是目前学校采购中最常见的触摸技术，这两类触摸技术是可以做很大、多点触摸、精准度也可以满足日常教学应用。所以红外触摸技术或光学触摸技术是当前大尺寸触控一体机的首选。

红外触摸技术工作原理：

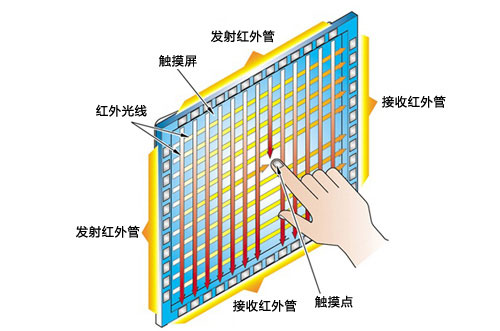

       红外触摸屏是利用X，Y平面坐标方向上密布的红外线矩阵来检测并定位用户的触摸，在显示器的前面安装一个电路板外框，电路板在屏幕四边排布红外线发射管和红外接收管，一一对应成交叉的红外矩阵。用户在触摸屏幕时，手指就会挡住经过该位置的红外线，因而可以判断出触摸点在屏幕的位置。

光学触摸技术工作原理：

       由密布在显示区四周红外接收和发射对管形成水平和垂直方向的扫描网格，形成一个扫描平面网，当有可以阻挡红外光的物体阻挡住网格中的某对水平和垂直红外扫描线时，就可以通过被阻挡的水平和垂直方向的红外线位置确定X，Y坐标，实现坐标的定位。

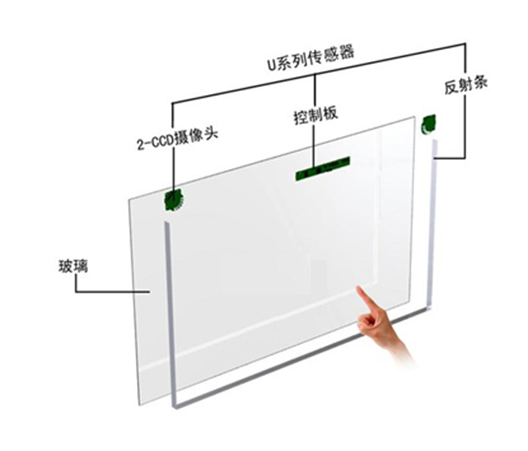

      在显示区域的一边设置两个固定距离的CCD线阵探测器和红外发射器，对准显示区域。在显示区域的另外三边设置可以反射光线的反射膜，当有物体在显示区域中挡住光线传播路径时，在线阵CCD检测到的光带中会出现无反光区域，分布在两个角的CCD分别检测到的遮挡区域反应在线阵CCD的对应区域，根据对应的区域计算出物体在显示区域的位置，是一种交叉点测试定位方式。
